Le test de la prise DTI aide à isoler une panne entre le réseau public et l’installation intérieure. Brancher la box sur la prise TEST isole la connexion de la maison. Cet acte simple accélère le diagnostic et réduit les frais inutiles.
Un fil conducteur illustre le texte : Sophie, habitante d’un appartement rénové, soupçonne une panne VDSL2. Elle contacte Marc, technicien local, qui utilise la prise DTI pour trancher l’origine du problème.

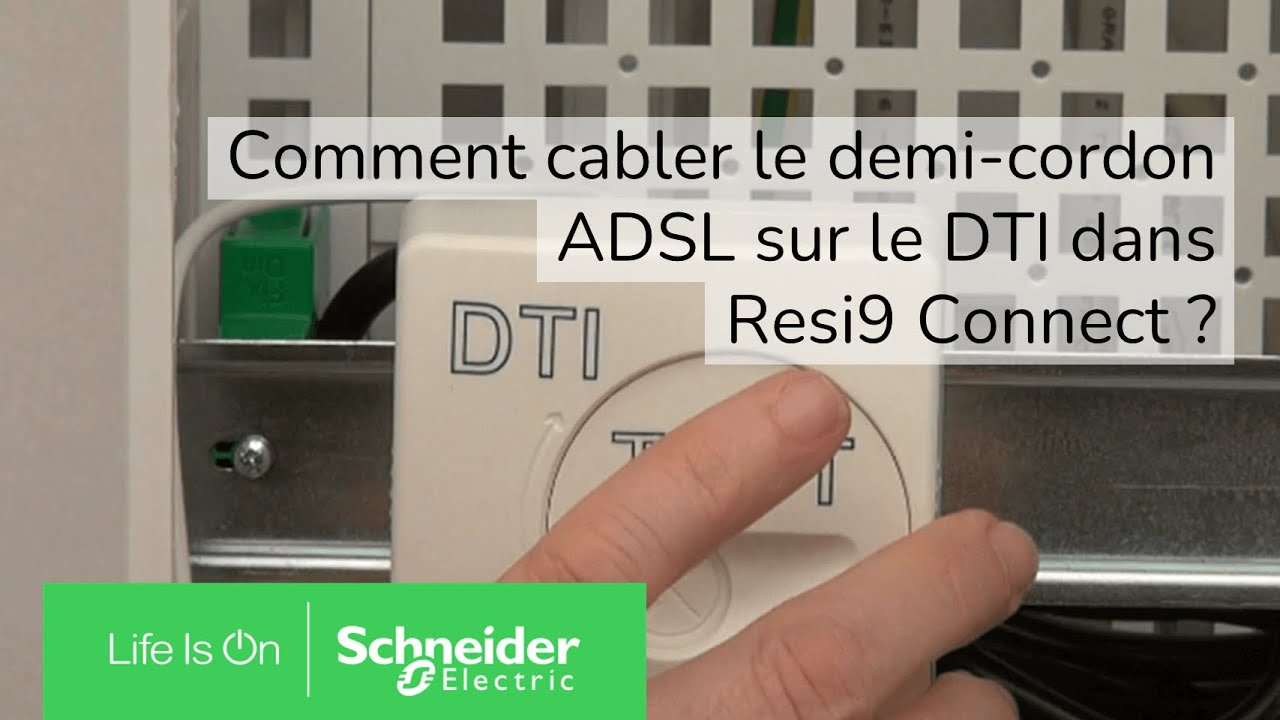

Comment le boîtier DTI intervient sur une ligne VDSL2
Le Dispositif de Terminaison Intérieur (DTI) sépare le réseau opérateur de l’installation privée. Il sert de point de repère pour la responsabilité entre opérateur et abonné.
Le boîtier porte souvent les mentions DTI et TEST. Il se place près du tableau électrique, dans la GTL ou le garage. Sur une installation neuve, la norme NF C 15-100 s’applique.
Remplacement recommandé tous les 10 à 15 ans pour garder un diagnostic fiable (AFNOR – NF C 15-100). Cet entretien limite les faux diagnostics liés à l’usure.
Insight : Le DTI est l’outil de séparation indispensable pour un diagnostic rapide.
- Couper la box
Débranchez l'alimentation avant d'ouvrir le boîtier. Sécurité avant tout.
- Ouvrir le capot
Repérez les bornes A et B et la prise TEST, souvent derrière un cache.
- Brancher sur TEST
Utilisez un câble adapté, RJ45 en T568B pour le VDSL2 si besoin.
- Redémarrer et observer
Suivez la synchronisation VDSL2 et l'accès internet sur la box.
- Interpréter
Si ça marche, le câblage interne est coupable. Sinon, c'est l'opérateur.
Repérer la prise TEST et vérifier son état
La prise TEST isole la ligne extérieure du câblage interne. Elle ressemble souvent à une petite prise accessible après ouverture du capot du boîtier.
Sophie a trouvé la prise derrière le couvercle. Marc a vérifié l’étiquette et l’état des bornes A et B avant de brancher la box.
Insight : Vérifier l’étiquette et l’état visuel évite des manipulations inutiles.
Procédure claire pour tester la prise DTI en VDSL2
Étape par étape pour un test fiable. Chaque étape est courte et précise pour limiter les erreurs.
- Couper l’alimentation de la box avant toute manipulation 🔌.
- Ouvrir le capot du boîtier DTI et repérer les bornes A et B 🛠️.
- Brancher directement la box sur la prise TEST avec un câble adapté (RJ45 en T568B pour VDSL2 si nécessaire) 📶.
- Redémarrer la box et observer la synchronisation VDSL2 et l’accès internet 📟.
- Si la connexion revient, vérifier les prises et le câblage interne ensuite 🔎.
Cas pratique : Marc a branché la box sur la prise TEST. La connexion est revenue. La panne venait d’une prise RJ11 mal câblée dans le salon.
| Résultat ✅ | Interprétation 🔍 | Action recommandée 🛠️ |
|---|---|---|
| Connexion OK ✅ | Installation interne suspecte 🏠 | Vérifier prises RJ11/RJ45, cordons, patch panel 🧰 |
| Pas de connexion ❌ | Réseau opérateur probable 🌐 | Contacter l’opérateur après tests, ouvrir ticket technique ☎️ |
| Synchro instable ⚠️ | Brassage ou câble en cause 🔗 | Contrôler paires utilisées et blindage, remplacer câble si besoin 🔧 |
Insight : Le test sur la prise TEST oriente l’action et évite des frais inutiles.
Interpréter les résultats et vérifier le câblage
Si la box fonctionne sur la prise TEST, le souci se situe dans la maison. Contrôler alors les prises, le patch panel et les cordons.
Vérifier que les câbles Ethernet utilisent bien les 8 fils pour la fibre ou pour des débits élevés. Deux fils seulement limitent sérieusement la performance.
Si la box ne synchronise pas sur la prise TEST, documenter l’étape puis contacter l’opérateur. Fournir les éléments de test accélère la prise en charge.
Insight : L’analyse du câblage confirme ou infirme la responsabilité locale.
Cas pratiques, modèles recommandés et outils utiles
Plusieurs exemples montrent la diversité des pannes. Sophie avait une prise mal sertie. Un autre cas : un immeuble avec DTI non conforme après rénovation.

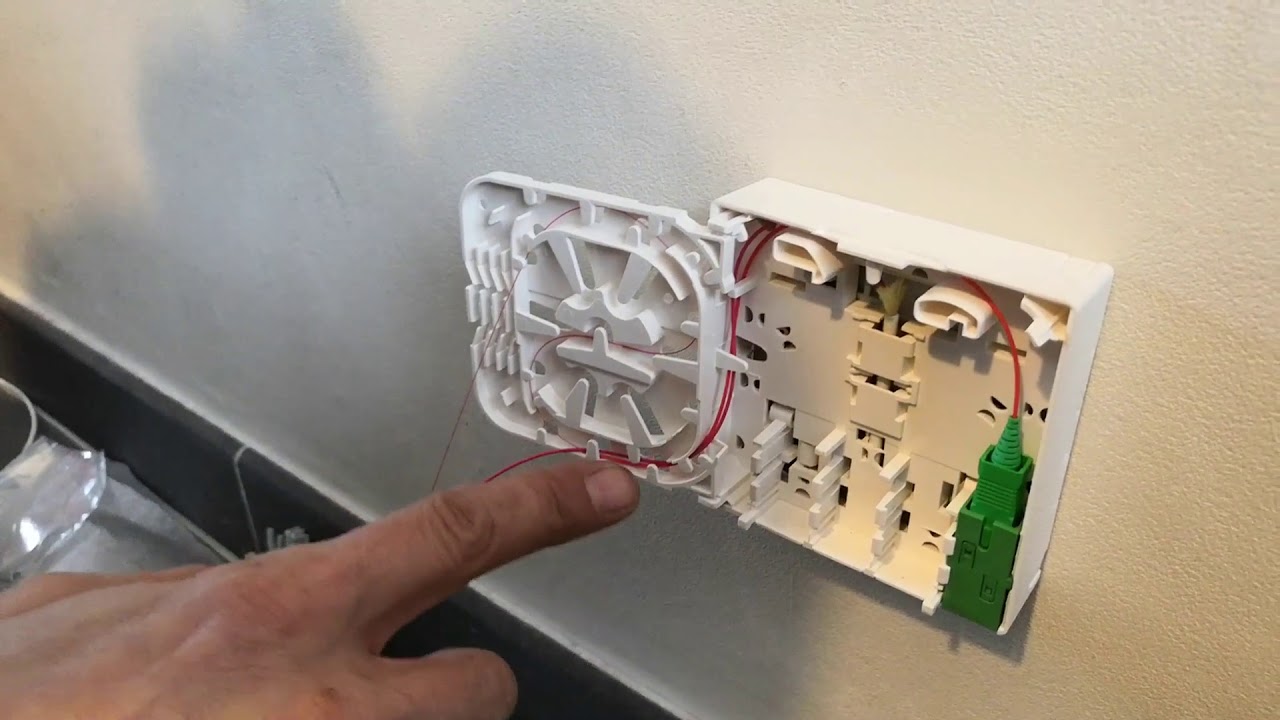

Pour la fibre, le DTIo gère la séparation opérateur/abonné. Sur du cuivre moderne, la norme impose souvent un DTI en RJ45 pour la distribution.
- 🔧 Outils : testeur de câble, tournevis isolé, câble RJ45 croisé et droit.
- 📦 Pièces : câbles CAT5e/CAT6, cordons RJ11, keystones T568B.
- 🧾 Références : boîtiers homologués VDIR326010 et Legrand LEG91083.
Exemple concret : Marc a remplacé un vieux DTI par un modèle homologué. La synchronisation VDSL2 s’est stabilisée le jour même.
Insight : Des boîtiers homologués et des câbles adéquats réduisent les incidents récurrents.
Tester son DTI sans se tromper
Ça vaut le coup de tester la prise DTI soi-même ?
C'est rapide et sans danger si vous coupez la box avant. Le test dure quelques minutes et peut vous éviter un déplacement de technicien.
Ma box ne sync pas sur la prise TEST, qui appeler ?
Si le test échoue sur la prise TEST, le problème est côté opérateur. Contactez votre FAI en expliquant le test réalisé, ils ouvriront un ticket technique.
La connexion revient sur la prise TEST mais pas dans le salon, d'où ça vient ?
Le souci est dans votre installation interne. Vérifiez les prises, les cordons et le patch panel, souvent une paire mal sertie suffit à tout casser.
Faut-il remplacer son DTI régulièrement ?
Un vieux boîtier peut donner de faux diagnostics. Les fabricants conseillent de le remplacer tous les 10 à 15 ans, surtout en VDSL2.
